我院放療研究室完成Pinnacle計劃系統建模前的數據采集
來源：吉林省腫瘤醫院 時間：2018-12-03 瀏覽： 次
放射治療中的計劃設計是為了更好地完成放射治療的劑量設計工作，在提高腫瘤區劑量的同時，盡可能的降低腫瘤周圍健康組織的照射劑量。一套計劃系統進入臨床應用之前，物理師要先利用三維水箱采集加速器射束數據，進行射束建模。而一套較好的射束數據是計劃系統進行精確劑量計算的基礎。
在放療科Pinnacle計劃系統升級時，我們對三臺直線加速器進行了數據采集。其中包括：
不同深度下的百分深度劑量（PDD）的采集
PDD即在射野中心軸上任意深度處的劑量率與參考深度的劑量率的比值。它主要反映了射線質的穿透能力。由于我們?nèi)梭w的組成成分是水，所以，在實際的數據采集中，我們采用了PTW公司的三維驗證水箱，在水中來提取PDD數據，（該處插三維水箱配圖）。

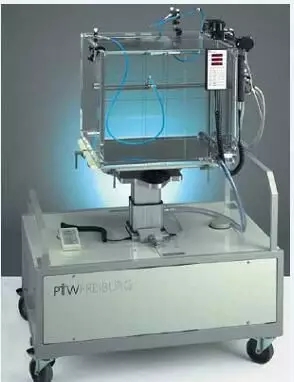

圖1 PTW三維水箱
在射野中心軸上，我們放置電離室，在射野邊緣處放置參考電離室，對射野中心電離室進行數據參考驗證，電離室我們采用PTW31010型小體積電離室。在源皮距（SSD）為100cm的條件下，測量水下30cm至水面射野中心軸上的劑量率變化曲線。
圖2 PTW 31010型電離室
不同大小射野的profile數據
即射野離軸比曲線，其主要反映射野橫截面劑量的平坦度和對稱性，以及半影區寬度和野外散射劑量大小。在與百分深度劑量采集條件不變的情況下，分別在水下50mm、100mm、200mm，300mm等即射線最大劑量深度處測量不同射野的離軸比曲線。圖3所示即為在射野大小為10×10在上述不同深度時的profile數據。

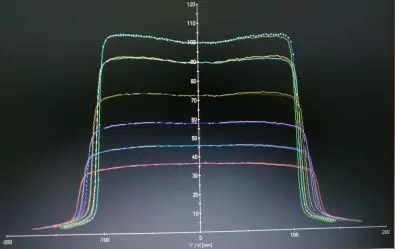

圖 3 10×10射野profile數據
射野輸出因子
由于有效原射線和準直器系統的散射線的影響，射野輸出劑量會隨射野增大而增大，所以，射野輸出因子即為射野在模體中的輸出劑量率與參考射野在模體中的輸出劑量率的比值。實際測量中，我們依然采用源皮距為100cm，在水下10cm處，采集不同大小射野的劑量數據，參考射野為10x10cm射野。
除以上數據外，計劃系統建模還需要射束MLC野、楔形野的各項參數，及各種穿透因子測量。一套最接近實際治療用射束的數據和完整可靠的數據模型是治療計劃日常驗證工作能夠順利進行的強有力保證，為給腫瘤患者提供更快更好的精準放療，在以后的工作中，放療研究室會以更加嚴謹?shù)墓ぷ鲬B(tài)度，不斷以國際上最新最嚴格的驗證標準來規范日常驗證工作，為每個腫瘤患者提供最優質的放射治療服務。
放療研究室 供稿
